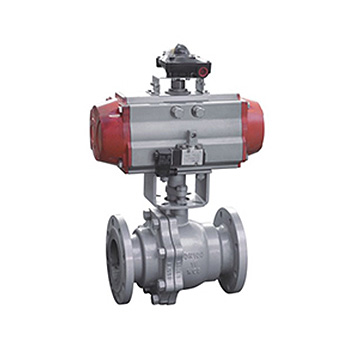

氣動球閥 Q641F-16C
氣動球閥是球閥配上氣動執行器。氣動執行器的執行速度相對較快，最快的開關速度0.05秒/次，所以通常也叫氣動快速切斷球閥。氣動球閥通常配置各種附件，比如電磁閥、氣源處理三聯件、限位開關、定位器、控制箱等，以實現就地控制和遠距離集中控制，在控制室里就可以控制閥門的開關，不需要跑到現場或者高空和危險地帶來手動控制，在很大程度上節約了人力資源以及時間和安全性。氣動球閥具體分類有：不銹鋼氣動球閥，塑料氣動球閥，衛生級氣動球閥，碳鋼氣動球閥，二通氣動球閥，三通氣動球閥，四通氣動球閥。
用途：
氣動球閥的工作原理是靠旋轉閥芯來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
氣動球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
氣動球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。氣動球閥是一種新型閥門，它具有以下優點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8. 因?yàn)闅鈩?dòng)球閥動力源采用的是氣體，一般為0.2-0.8MPa壓力，相對比較安全。氣動球閥如果漏氣的話，相對液動、電動來說，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。
9.相對于手動和渦輪轉動球閥來說，氣動球閥可以大口徑配置，（手動和渦輪轉動球閥一般都在DN300口徑以下，氣動球閥可以達到DN1200口徑。）
氣動球閥已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們?nèi)粘Ｉ钪小?br/>
特性：
氣動球閥有O型球閥和V型球閥之分。O型球閥采用浮動式結構，球芯為精密鑄件，外表鍍硬鉻處理，閥座采用增強聚四氟乙烯材料，流道口與管道口徑相同，流通能力極大，流阻極小，關閉時無泄漏，一般做開關閥使用，特別適用于高粘度、V型球閥采用固定式結構，球芯上開有V型切口，可實現剪切 含纖維、顆粒狀介質根據工藝設備不同可選用氣動或電動執行機構，分別組成氣動球閥和電動球閥，其中氣動球閥如要實現比例調節須配閥門定位器電動球閥如要實現比例調節須選電子式電動執行機構或配伺服放大器等。 從材質上,可以分為:碳鋼球閥,不銹鋼304球閥,316球閥和銅球閥 按壓力,可以分為:高壓球閥和低壓球閥 低壓氣動球閥：主要應用在介質為水等腐蝕性管路上！刀型閘閥 產品使用中注意事項及其型號: 刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，手動刀型閘閥只能作全開和全關,不能作調節和節流。
分類與特點：
分類
根據工藝設備不同可選用氣動或電動執行機構，分別組成氣動球閥和電動球閥，其中氣動球閥如要實現比例調節須配閥門定位器，電動球閥如要實現比例調節須選電子式電動執行機構或配伺服放大器等。
特點
從材質上,可以分為:碳鋼球閥,不銹鋼304球閥,316球閥和銅球閥
按壓力,可以分為:高壓球閥和低壓球閥
高壓氣動球閥: 主要應用在石油、天然氣、液壓油、工程機械等行業
低壓氣動球閥：主要應用在介質為水等腐蝕性管路上！
美標鑄鋼球閥設計與制造標準：
●設計與制造：API608、API6D 、BS5351、ANSI/ASME B16.34
●法蘭尺寸：ANSI/ASME B16.5、API605、ASME B16.47
●結構長度：ANSI/ASME B16.10、API6D
●對焊連接尺寸：ANSI/ASME B16.25
●檢驗與試驗：API598、API6D
試驗壓力：
氣密封試驗 ：0.5～0.7
工作溫度 ：PTFE≤150℃ PPL≤300℃ 碳纖≤350℃
適用介質 ：水、油、蒸汽 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ）
設計、制造：GB/T12237-89
法蘭連接：JB/T79-94、GB9113-2000
結構長度：GB12221-89
公稱通徑：DN15~DN150mm
公稱壓力：PN1.6、2.5、4.0MPa
