全襯氟蝶閥

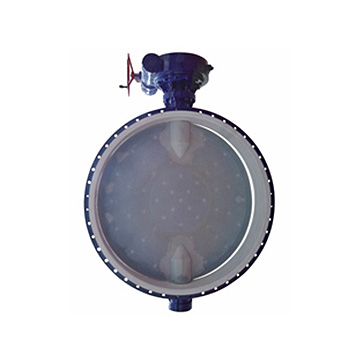

全襯氟蝶閥 D341F46
襯氟（塑）對夾式蝶閥屬于耐強腐蝕介質專用閥領域。該閥門是蝶板隨閥桿一起轉動為啟、閉件，用于實現閥門的開啟、關閉和調節。蝶板與閥套采用高溫模壓或高壓注塑工藝，襯里材料具有耐腐蝕、耐老化的氟塑料，以及其它襯里材料，故具有可靠的耐腐蝕性和密封性。廣泛適用于氯堿、化工、石油、冶金、醫藥、電力等工業控制系統，對酸、堿等強腐蝕氣體、液體介質的控制。
產品特點：
1.耐腐蝕：閥體內腔及蝶板均包襯2.5~3mm厚的塑膠或其它襯里材料，能耐酸、堿、耐強腐蝕。
2.中線蝶閥為整個蝶板與閥座在360°圓周內同心（中線），具有雙向密封功能，壓力、流量可自由調節。
3.四級加載彈性密封，絕對保證了閥門內、外的零泄露。
4.軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈。
5.軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈，彈性橡膠墊組合。
6.軸的徑向O型圈與金屬墊的組合。
7.閥座鑲在有彈性條的閥體槽內。
8.采用可調查性彈子定位，定位準確，結構簡單合理。
9.結構上采用可調節密封面，使用壽命長，解決了傳統對夾式蝶閥易泄漏的問題。
產品執行標準：
設計標準：GB/T 12238-2008等;
機構長度：GB/T 12221-2005等;
法蘭連接：GB/T 9113-2010和JB/T 79-2015等；
試驗與驗收：JB/T 9092-1999和GB/T 13927-2008等
產品型號：D341F46、D341F46、D341F46
產品口徑：DN40-DN1200
產品壓力：0.6、1.0、1.6、2.5MPa
產品材質：鑄鐵、鑄鋼、不銹鋼
驅動方式：蝸輪傳動、氣動、電動
適用介質：各種濃度的鹽酸、硫酸、氫氟酸、硝酸、有機酸、強堿、強氧化劑、各種有機溶劑及其它各類強腐蝕介質。
產品設計優勢：零泄漏、無摩擦關閉、防吹出式閥桿、ISO 5211 頂法蘭、可選加長閥桿、可提供對夾和法蘭連接方式。
主要零部件材料表
| 國標 | |||||||
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 蝶板 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 3 | 閥桿 | 1Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 000Cr17Ni14Mo2 |
| 4 | 襯里/閥座 | PTFE(F4) ,PCTEF(F3) ,FEP(F46) ,PFA(可溶F4) ,PP ,PO | |||||
| 5 | 緊固銷 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 000Cr17Ni14Mo2 | |
| 6 | 填料 | PTFE(F4) | |||||
| 7 | 填料壓蓋 | WCB | CF8 | CF8M | CF3 | CF8 | |
| 8 | 支架 | WCB | CF8 | CF8 | |||
| 9 | 緊固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni2 | |||
| 10 | 螺母 | 45 | 1Cr18Ni9 | 0Cr18Ni9 | |||
防腐襯里材料簡介：
（1）聚四氟乙烯PTFE（F4）適用介質：強酸、強堿、強氧化劑等；使用溫度-200-180度；特點：具有優異的化學穩定性，有很高的耐熱性、耐寒性；摩擦系數很低，是極好的自潤滑材料，但機械性能較低，流動性差，熱膨脹大。
（2）聚全氟乙丙烯FEP（F46）適用介質：任何有機溶劑或試劑、稀或濃無機酸、堿、酮、芳烴、氯化烴等；使用溫度：-85-150度；特點：力學、電性能和化學穩定性基本與F4相同，但突出優點是動擊韌性高，有極好的耐侯性和輻射性。
（3）聚三氟乙烯PCTEF（F3）適用介質：各種有機溶劑，無機腐蝕液（氧化性酸類）；使用溫度：-195-120度；特點：耐熱性、電性能和化學穩定性僅次于F4，機械強度，蠕變性能、硬度比F4好些。
（4）聚偏氟乙烯PVDF（F2）適用介質：耐大多數化學藥品和溶劑；使用溫度：-70-100度；特點：拉伸強度與壓縮強度比F4好，耐彎折、耐候、耐輻射、耐光和老化等，最大特點是韌性好，易成型。
（5）聚丙烯RPP 適用介質：無機鹽類的水溶液，無機酸類、堿類的稀或濃溶液；使用溫度：-14-80度；特點：輕的塑料之一，其屈服、拉伸和壓縮強度、硬度均優于低壓聚乙烯，有很突出的剛性；耐熱性好，易成型，優廉。改性后動擊性、流動性、彎曲彈性模數提高。
（6）聚烯烴,PO 適用介質：各種濃度的酸堿鹽及某些有機溶劑；使用溫度：-58-80；特點：是目前世界上理想的防腐材料，已廣泛用于旋轉成型的大型設備和管道件內襯。
（7）聚氯乙烯（硬質）PVC 適用介質：耐水、濃堿、非氧化性酸、鏈烴、油和臭氧等；使用溫度：0-55度；特點：機械強度較高，化學穩定性及介電性能優良，耐油性和抗老性也較好，易熔接及粘河，價格較低。
各類襯里管道閥門其同公稱通徑的殼體和連接尺寸都相同，但其襯里材料根據不同介質，可采用以下不同襯里材料：改性聚烯烴PO、聚丙烯RPP、聚全氟乙丙烯F46、聚四氟乙烯F4、聚三氟乙烯F3、聚偏乙烯F2。
